Design

Membrane preformate a cilindro
- tessuto gommato da entrambi i lati
- con rinforzo in tessuto
- senza rinforzo

Caratteristiche

- pressione applicabile nella direzione di srotolamento
- minore superficie effettiva
- H max ≤ 0.67 x Dw (tipologia Reciflex ®)
- H max ≤ 1.14 x Dw (con supporto in tessuto)
- H max ≤ 1.14 x Dw con diaframmi in elastomero senza rinforzo
- isteresi più bassa possibile
- nessun effetto di "Stick - slip"
- dimensione ridotta dell'apparecchio
- parti progettate con funzione di guarnizione
- lunga durata

Funzionalità

- funzione di regolazione
- funzione di controllo e di misurazione
- funzione di attuazione
- funzione pompa

Settori di applicazione

- industria automobilistica
- produzione di veicoli
- industria del gas
- apparecchiature domestiche
- tecnologia medica
- installazioni sanitarie
- elettronica
- apparecchiature elettriche
- industria pneumatica e idraulica
- apparecchiature sportive, etc.

Esempi di utilizzo:

esempio di utilizzo

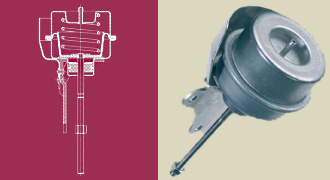

Valvola Vaste Gate
Controlla la pressione del turbocompressore a velocità di rotazione elevate. Miglioramento delle caratteristiche del turbocompressore.
esempio di utilizzo

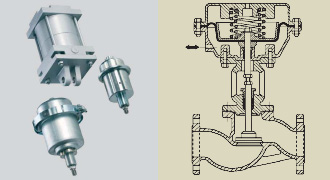

Cilindri con membrane a rotolamento

Funzione di attuazione
(comando di attuazione)
esempio di utilizzo
Quote per la costruzione
h = profondità del diaframma
DA= diametro esterno dipendente dall'apparecchio
DG= diametro del montante interno a seconda della forma
DK1= diametro del pistone di supporto nel lato di sostegno del diaframma
DK2= diametro del pistone di supporto con inclinazione in base alla forma
DW = diametro effettivo
Hmax = corsa totale accettabile, corrispondente al fattore h≤ 1.7 max
P1 /P2 = impatto della pressione P1< P2
R = raggi di transizione
