SCRIVI UNA MAILDesign

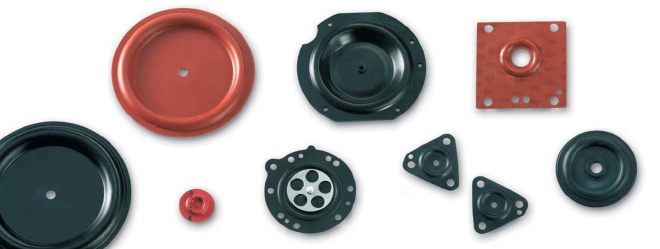

Membrane a convoluzione- con tessuto gommato da entrambi i lati (Reciflex)
- con supporto in tessuto (lay-up)
- senza rinforzo
Caratteristiche
- pressione applicabile su entrambi i lati della membrana- superfice effettiva ridotta
- H max ≤0.19 x Dw
- bassa isteresi
- nessun effetto di "stick - slip"
- parti progettate con funzione di guarnizione
- durata di vita molto elevata
Funzionalità
- funzione pompa- funzione valvola
- funzione dosaggio
- funzione di controllo e di misurazione
- funzione di regolazione
Settori di applicazione
- industria automobilistica- produzione di veicoli
- industria del gas a
- apparecchiature domestiche
- tecnologia medica
- installazioni sanitarie
- elettronica
- apparecchiature elettriche
- industria pneumatica e idraulica
- apparecchiature sportive, etc.
Esempi di utilizzo:

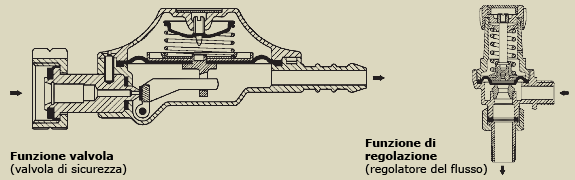

Regolatore di pressione

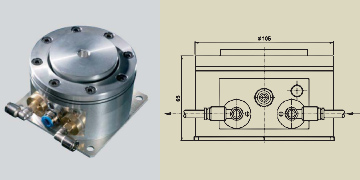

Sistema di ammortizzatore ad aria con diaframma EFFBE.
Quote per la costruzione
h = profondità del diaframma
DA= diametro esterno dipendente dall'apparecchio
DG= diametro del montante interno a seconda della forma
DW = diametro effettivo
DT = diametro del piattello
Hmax = corsa totale accettabile
P1 /P2 = impatto della pressione P1< P2
R = raggi di transizione
