Design

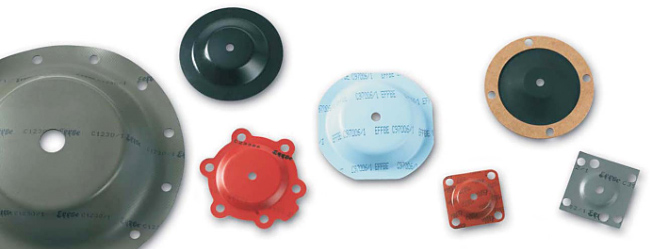

Membrane preformate trapezoidali in elastomero
- con tessuto gommato da entrambi i lati (Reciflex)
- con supporto in tessuto (lay-up)
- senza rinforzo

Caratteristiche

- pressione applicabile su entrambi i lati
- superfice effettiva
- H max ≤ 0.24 x Dw
- bassa isteresi
- nessun effetto di "stick - slip"
- parti progettate con funzione di guarnizione
- elevata durata di funzionamento

Funzionalità

- funzione pompa
- funzione di regolazione
- funzione di attuatore
- funzione di controllo e di misurazione

Settori di applicazione

- industria automobilistica
- produzione di veicoli
- industria del gas
- apparecchiature domestiche
- tecnologia medica
- installazioni sanitarie
- elettronica
- apparecchiature elettriche
- industria pneumatica e idraulica
- apparecchiature sportive, etc.

Esempi di utilizzo:

esempio di utilizzo

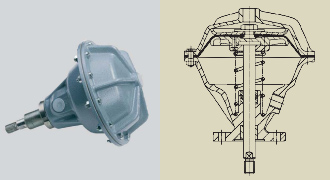

Cilindri pneumatici a membrana.
esempio di utilizzo

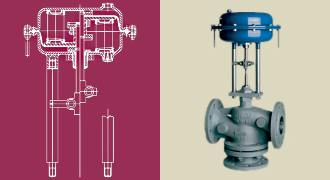

Servomotore
Regola l'apertura e la chiusura della valvola.
esempio di utilizzo
Quote per la costruzione
h = corsa della membrana
DA= diametro esterno dipendente dall'apparecchio
DG= diametro del montante interno a seconda della forma
DW = diametro effettivo
DT = diametro del piattello
Hmax = corsa totale accettabile
P1 /P2 = impatto della pressione P1< P2
R = raggi di transizione
