Design

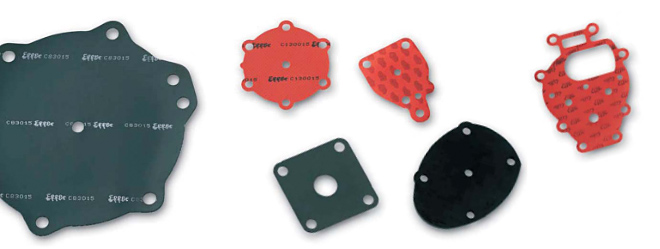

Membrane piane in elastomero
- in tessuto gommato da entrambi i lati
- con supporto in tessuto
- senza rinforzo

Caratteristiche

- pressione applicabile su entrambi i lati
- H max ≤ 0.07 x Dw (funzione di regolazione)
- H max ≤ 0.11 x Dw (funzione pompa)
- Nessun effetto di "stick-slip"
- DLM= 1.2 DLG

Funzionalità

- funzione pompa
- funzione di controllo e di misurazione
- funzione di regolazione

Settori di applicazione

- industria automobilistica
- produzione di veicoli
- industria del gas
- apparecchiature domestiche
- tecnologia medica
- installazioni sanitarie
- elettronica
- apparecchiature elettriche
- industria pneumatica e idraulica
- apparecchiature sportive, etc.


Esempi di utilizzo:

esempio di utilizzo

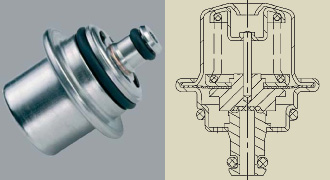

Regolatore di pressione
Regola il flusso del carburante nel motore delle auto con sistema ad iniezione.
esempio di utilizzo

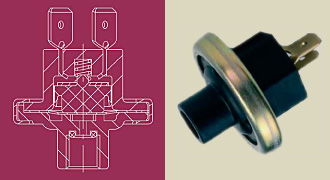

Commutatore di pressione
Valvola on-off.
quote per la costruzione
Quote per la costruzione
h = corsa della membrana
DA= diametro esterno dipendente dall'apparecchio
DG= diametro del montante interno
DW = diametro effettivo
DT = diametro del piattello di sostegno
DLG = diametro dell'interasse dei fori di fissaggio
DLM = diametro dell'interasse, dei fori della membrana
Hmax = corsa totale accettabile dipendente dalla funzione
P1 /P2 = impatto della pressione
R = raggi
